Principe de fontionnement

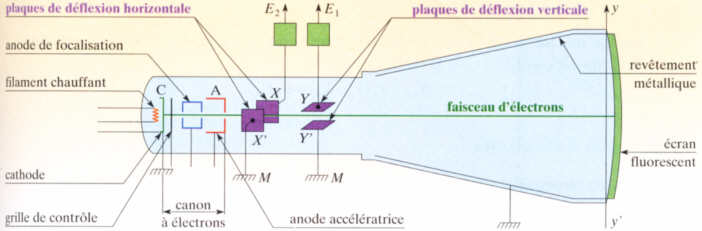

Une tension appliquée entre l'entrée E1 (voie Y1) et la masse de l'oscilloscope est convertie en une haute
tension UYY' appliquée entre les plaques Y et Y', qui provoque une déviation verticale du faisceau d'électrons. Le spot se déplace alors selon l'axe (y'y) d'une hauteur y proportionnelle à la valeur algébrique de la tension appliquée UYY'.
De même, une tension UXX' appliquée entre les bornes X et X' des plaques verticales provoque un déplacement horizontal x proportionnel à UXX'.

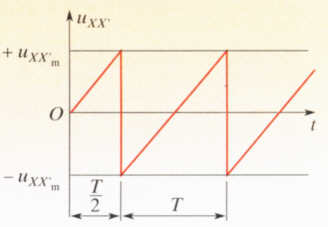

Un dispositif incorporé à l'oscilloscope, appelé base de temps, produit en mode balayage une tension UXX' en dents de scie, de période T (période de balayage).


Sur une période T, la tension UXX' croît proportionnellement au temps t, donc le déplacement x du spot est proportionnel à t.
En l'absence de tension entre les plaques Y et Y', le spot est animé d'un mouvement rectiligne à vitesse constante suivant (x'x). Pendant l'élévation de la tension UXX', il se déplace de gauche à droite puis revient brusquement vers la gauche de l'écran au bout de T, pour procéder à un nouveau balayage d'écran.
Quand une tension est appliquée entre Y et Y', le balayage permet de suivre son évolution en fonction du temps.
